衛星導航終端產品檢測系統是面向車載導航儀、導航手機、導航數碼產品等衛星導航終端生產研發制造企業而推出的高性價比測試解決方案，包括基于信號轉發器的測試方案、基于GNS8101單通道模擬器的測試方案和基于GNS8102八通道模擬器的測試方案三種組建方式。

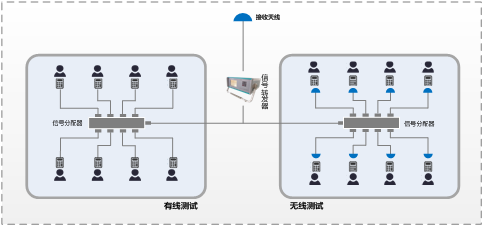

組建方式1：基于信號轉發器的測試方案

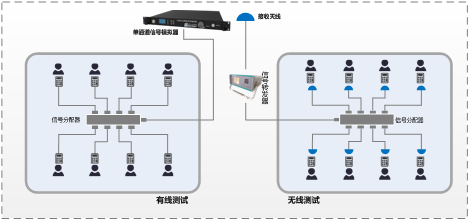

組建方式2：基于GNS8101單通道模擬器的測試方案

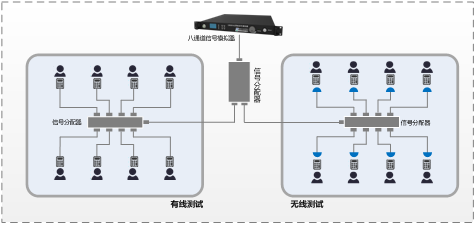

組建方式3：基于GNS8102八通道模擬器的測試方案
組建方案比對：
組件方案 比對項目 | 組建方式1 | 組建方式2 | 組建方式3 |
方案描述 | 通過轉發器轉發室外衛星導航信號到室內環境進行接收機的主要功能測試 | 通過單通道模擬器產生衛星導航信號，同時將室外導航信號轉發到室內進行組合測試 | 通過八通道模擬器產生可定位的衛星導航信號，進行接收機全面指標測試 |
方案優勢 | 能夠在室內模擬一個與室外環境接近的信號環境；能夠得到實際的衛星信號；能夠在室內完成接收機的功能測試 | 能夠提供射頻電平恒定、不受環境干擾的單通道可控的衛星測試信號，可以用來測試接收機的接收靈敏度 | 能提供射頻電平恒定的、動態可調的、8通道的衛星信道。結合一些信號轉發配件，可以實現全功能的測試 |
方案不足 | 信號受室外環境（天氣和衛星的運動）影響，信號強度不確定 | 模擬器僅能提供一個衛星信道，轉發信號受室外環境影響大。 | 成本偏高 |
測試項目 | 首次定位時間 可見衛星數 跟蹤靈敏度 | 接收靈敏度 首次定位時間 可見衛星數 跟蹤靈敏度 | 全功能的測試 |
建設成本 | 系統最低成本 | 系統成本適中 | 系統成本較高 |
應用情況 | 被廣泛應用于生產測試和實驗室的日常測試、軟件功能測試 | 被一些生產測試企業認同并獲得應用 | 被模塊廠家、芯片公司、設計公司以及一些較大公司所采用 |
