系統概述

衛星導航欺騙信號模擬器能夠即時接收解算待干擾對象所處區域的衛星信息，并根據設定/規劃的干擾參數驅動生成與實際環境中信號的時間及星歷信息一致的單顆/多顆虛假導航信號，實現欺騙干擾。

系統導航欺騙測試通過在現有環境中增加欺騙模擬器來實現系統的升級改造。欺騙模擬器主要能夠通過對時鐘、用戶位置的拉偏從而實現導航終端抗欺騙性能的測試。

系統組成

系統導航欺騙測試通過在原有環境中增加欺騙模擬器來實現系統的升級改造。可分以下兩種方案：

基于GNS9000系列模擬器方案：原有模擬器與欺騙模擬器通過數據線進行星歷等文件傳輸以及時頻線纜互聯實現時鐘同步，即可構建導航欺騙測試環境。

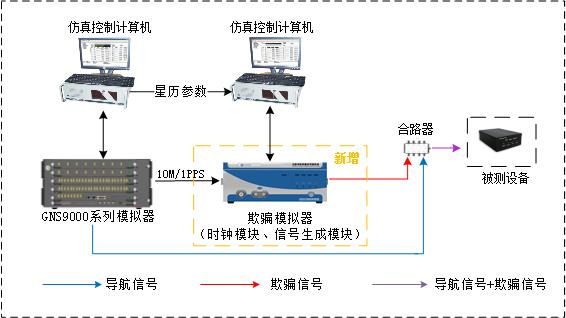

基于GNS9000系列模擬器升級方案示意圖加計算機

基于其它型號的模擬器方案：原有模擬器通過輸出導航信號給欺騙模擬器，實現星歷等文件解析和時鐘同步，即可構建導航欺騙測試環境。

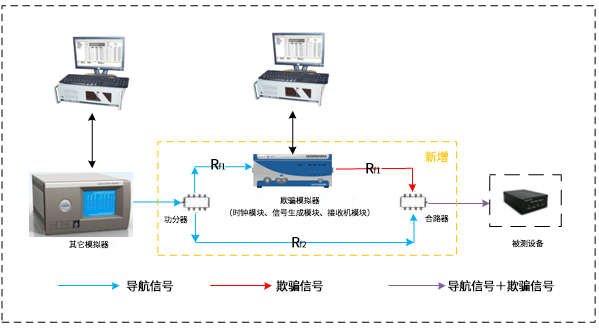

基于其它型號的模擬器升級方案示意圖
