北斗導航終端批量快速檢測系統支持導航終端批量化自動化測試試驗評估，主要由導航信號模擬器、射頻分配單元、暗箱、綜合控制與測試評估軟件系統等組成，實現多終端分別在獨立暗箱并行測試以及北斗RNSS/RDSS多終端有線/無線閉環并行快速入網檢測。

相較“復雜電磁環境導航綜合測試與評估系統”，該系統主要面向具有批量檢測需求的導航終端生產廠家，具有大批量、低成本、高效率等優勢。

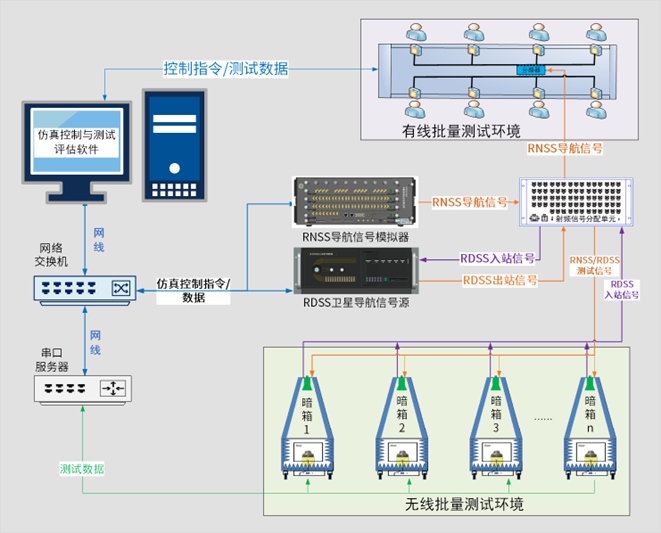

北斗導航終端批量快速檢測系統

該系統主要由小型無線暗箱(可配置轉臺)和多端口陣列導航信號模擬源組成。小型無線暗箱可提供準確度優于1dB的無線測試環境；多端口陣列導航信號模擬源可提供最多8路并行獨立可控陣列信號輸出，且每路信號功率、時延等參數可獨立精確校準。

該系統在測試評估軟件的控制下能夠完成多臺終端并行檢測（最多同時支持24臺RNSS終端同時測試、8臺RDSS終端同時測試），并自動生成檢測報告。通過系統應用模式配置，即可實現差分測試應用檢測以及系統集成應用測試。

1、差分測試應用

小型無線暗箱兩兩組合，多端口陣列導航信號模擬源兩兩端口作為一組，分別產生基準站信號和流動站信號，可以完成4臺差分終端的并行檢測。

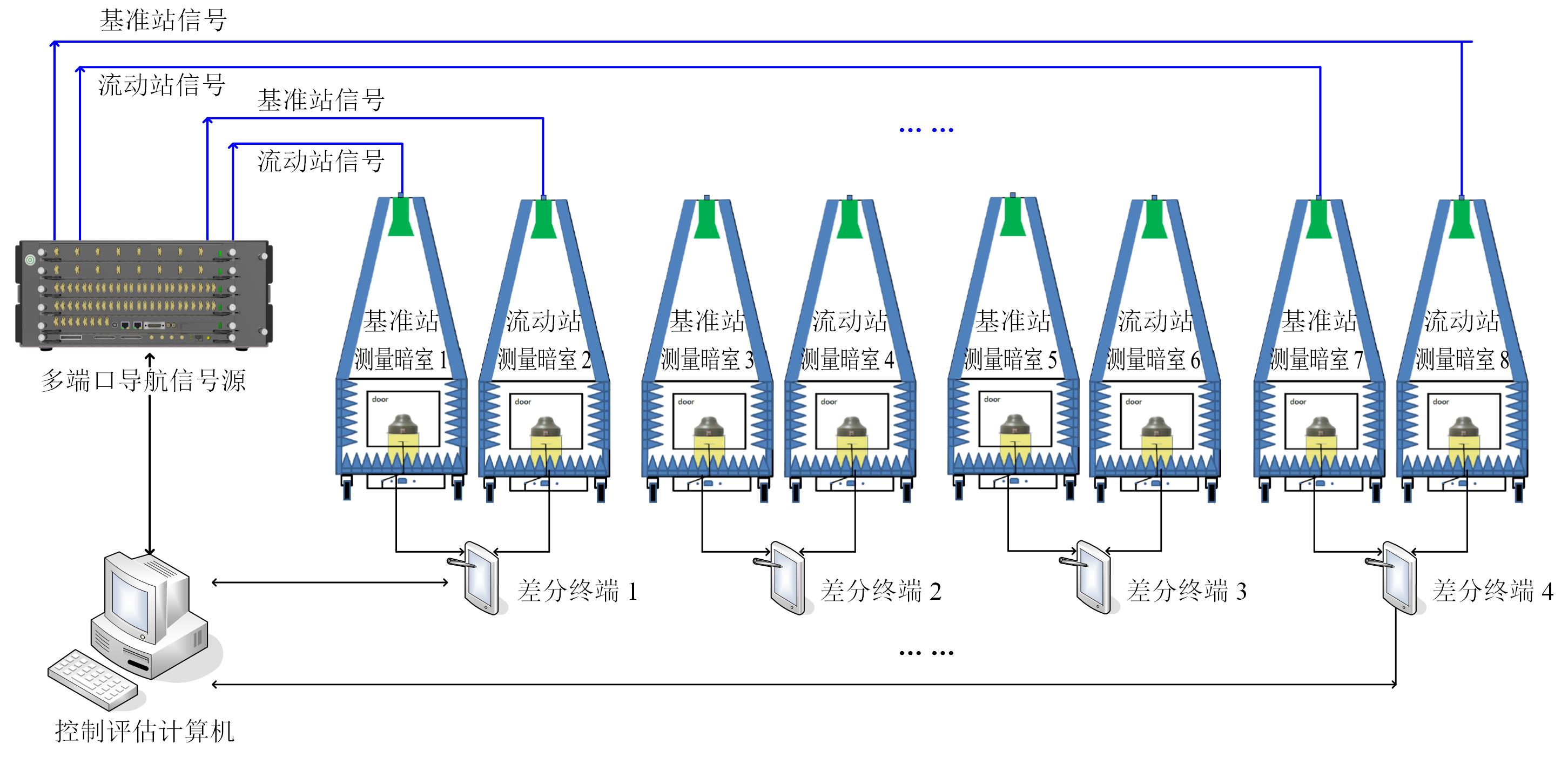

四臺差分北斗終端并行檢測應用示意圖

2、一體集成應用

采用多端口陣列導航信號模擬源、微波暗室、并行多套小型無線暗箱和有線測試平臺為一體的導航終端一體化測試平臺，可以具備無線整機精密測試、無線快速檢測和有線批量聯調測試三種測試應用。

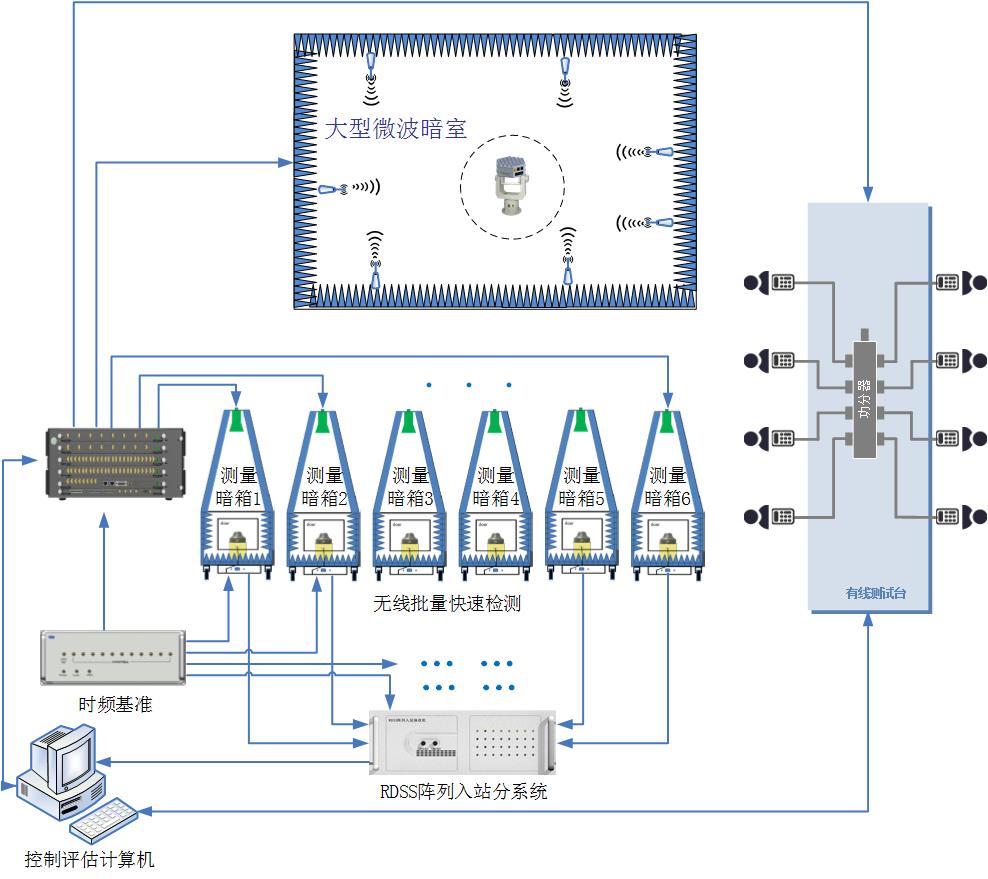

衛星導航終端一體化測試平臺示意圖

目前北斗導航終端快速檢測系統的性能指標、檢測方法、檢測流程、評估結果均已通過國家權威部門認證認可，成功應用于權威部門的北斗導航終端的多項驗收檢測任務，同時國內多家主流衛星導航終端廠家已建設采用。
